吊杆弹簧阻尼力测试目的与参数

测试目的

吊杆弹簧阻尼力测试性能验证：确保吊杆的阻尼力特性（复原和压缩阻力）符合设计规格，以满足车辆的舒适性、操控性和安全性要求。

质量控制：在生产线末端对产品进行100%检测或抽样检测，剔除不合格品。

耐久性评估：通过长时间的循环测试，评估吊杆在模拟真实使用条件下的疲劳寿命和性能衰减情况。

研发与对标：在开发新车型或新部件时，测试不同设计或不同供应商的样品，进行性能对比和分析。

故障分析：对失效的吊杆进行测试，分析其失效原因（如阻尼力不足、异响、漏油等）。

测试内容与关键参数

吊杆弹簧阻尼力测试主要分为两部分：弹簧测试和减震器（阻尼器）测试。通常“弹簧阻尼力测试"主要指对减震器部分的测试。

弹簧测试：

刚度：单位变形量所需的力（N/mm）。测试弹簧在压缩时的力-位移曲线。

自由长度：弹簧在无负载状态下的长度。

额定负载下的高度：在指定压力下弹簧的高度。

垂直度：弹簧端面与轴线的垂直度。

减震器（阻尼器）测试 - 核心：

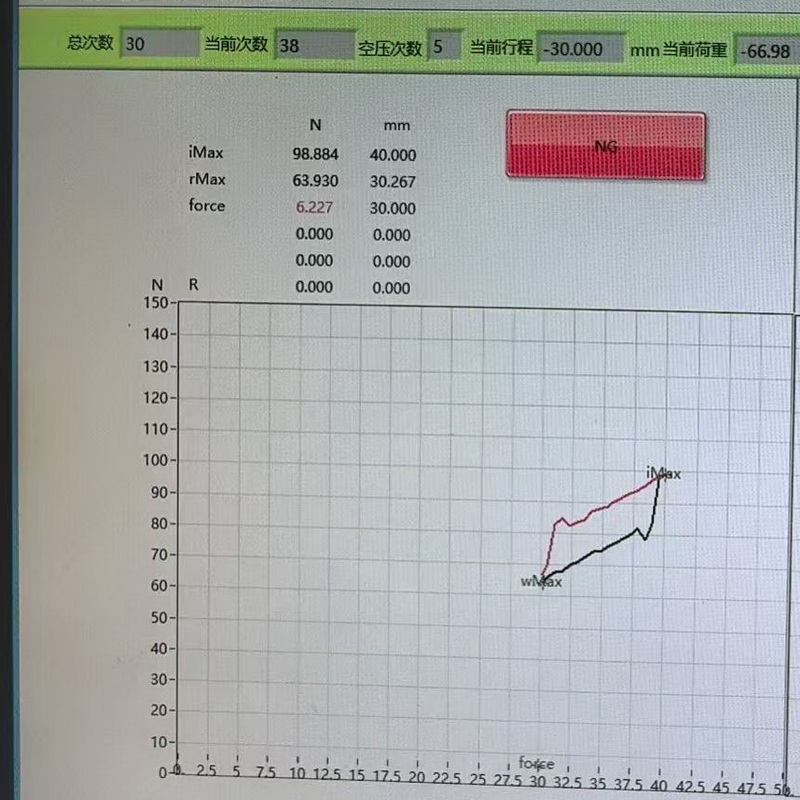

示功图：这是最重要的测试结果。它是阻尼力相对于活塞位移的曲线图，形成一个封闭的环形。

复原行程阻尼力：当吊杆被拉长时产生的阻力。对车辆而言，它控制车轮离开坑洼后车身的回弹，影响稳定性和抓地力。

压缩行程阻尼力：当吊杆被压缩时产生的阻力。对车辆而言，它吸收来自路面的冲击，影响舒适性。

速度特性：在不同测试速度下（如0.05m/s, 0.1m/s, 0.3m/s, 0.5m/s, 1.0m/s）测量阻尼力。阻尼力通常随活塞速度的增加而增加。

温度特性：在特定温度下（如室温20°C， 高温80°C， 低温-30°C）测试阻尼力。油液的粘度会随温度变化，从而影响阻尼力。

耐久性：进行数十万甚至上百万次的循环测试，监测其阻尼力的衰减、温升和是否漏油。

总结

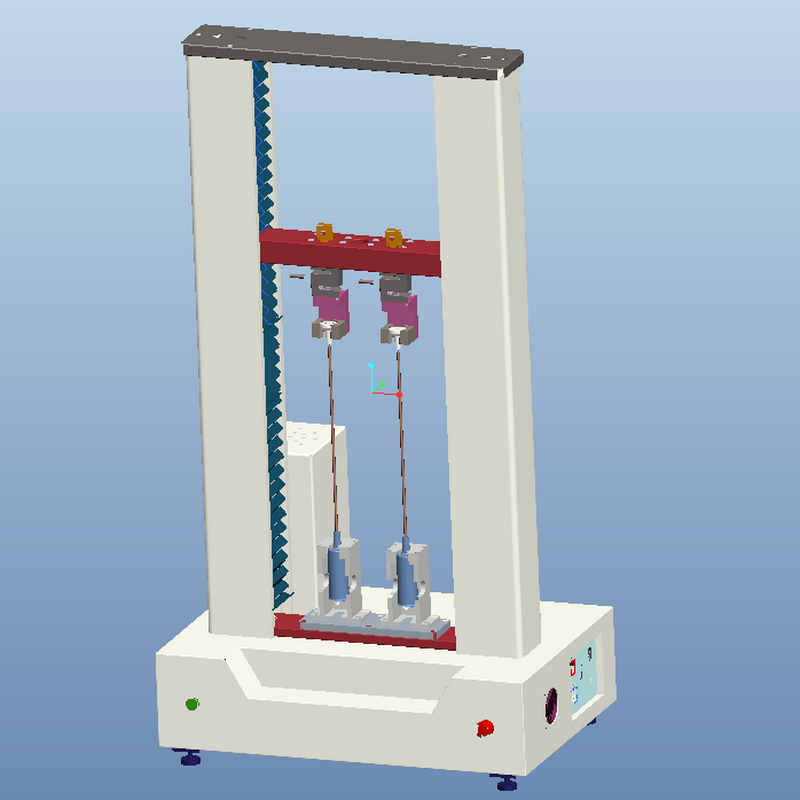

吊杆弹簧阻尼力测试是一个系统化、标准化的过程，它通过专门的设备模拟吊杆的工作状态，精确测量其力学性能。示功图是评估其性能的核心工具，而速度特性和温度特性则全面反映了吊杆在不同工况下的表现。
